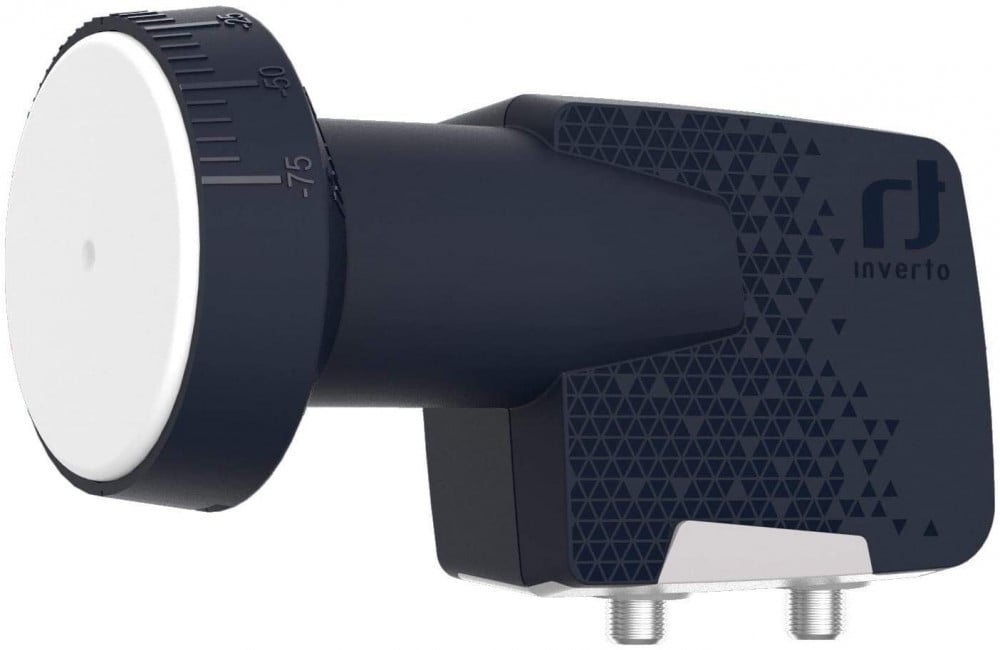

لاقط انفيرتو بريميوم مخرجين

الخصائص:

النوع: تركيب الأقمار الصناعية

 الماركة: Inverto

 نطاق تردد الإدخال: 10.7 جيجا هرتز ~ 12.75 جيجا هرتز

 نطاق تردد الإخراج: 950 ميجا هرتز ~ 2150 ميجا هرتز

 تردد LO منخفض النطاق: 9.75 جيجاهرتز

 تردد LO عالي النطاق: 10.6 جيجاهرتز

 رقم الضوضاء: 0.2 ديسيبل نوع. (10.7 ديسيبل كحد أقصى)

 دقة LO @ 25 درجة مئوية ± 500 كيلو هرتز كحد أقصى.

 انحراف درجة حرارة LO ± 1.0 ميجا هرتز كحد أقصى.

 ضجيج طور LO @ 10 كيلو هرتز -85 ديسيبل / هرتز كحد أقصى.

 كسب التحويل 55 ديسيبل دقيقة.

 تموج الكسب (أكثر من عرض النطاق الترددي 26 ميجاهرتز) ± 0.6 ديسيبل

 اكتساب التباين (عبر النطاق الكامل) ± 3 ديسيبل

 رفض الصورة 40 ديسيبل دقيقة.

 التشكيل البيني من الدرجة الثالثة - نوع ICP3 10 ديسيبل ميلي واط.

 1 نقطة ضغط ديسيبل (@ الإخراج) 0 ديسيبل دقيقة.

 عزل الاستقطاب المتقاطع 22 ديسيبل دقيقة.

 إشارة التحكم Ca (V) 10.0 فولت ~ 14.0 فولت

 إشارة التحكم Cb (H) 16.0 V ~ 20.0 V

 إشارة التحكم Cc (تبديل النطاق) 22 كيلو هرتز ± 4 كيلو هرتز

 مخرج VSWR 2.5: 1

 في مستوى النطاق الهامشي -60 ديسيبل كحد أقصى.

 الاستهلاك الحالي 120 مللي أمبير كحد أقصى. @ 11 VDC ~ 20 VDC

 درجة حرارة التشغيل -35 درجة مئوية ~ +60 درجة مئوية

 مقاومة الإخراج 75 أوم

 نوع موصل الإخراج من النوع F (أنثى)

 نسبة الطبق F / D 0.6

 الوزن 218 جرام

 أبعاد العبوة (العرض × العمق × الارتفاع) 15.5 سم × 9.1 سم × 7.6 سم

 وزن العبوة 0.278 كجم

————————————————

Type : Satellite Mounting

Brand : Inverto

Input frequency range: 10.7 GHz ~ 12.75 GHz

Output frequency range: 950 MHz ~ 2150 MHz

Low band LO frequency:9.75 GHz

High band LO frequency: 10.6 GHz

Noise figure: 0.2 dB typ. (10.7dB max.)

LO accuracy @ 25 °C ±500 kHz max.

LO temperature drift ±1.0 MHz max.

LO phase noise @ 10 kHz -85 dBc/Hz max.

Conversion gain 55 dB min.

Gain ripple (over 26 MHz bandwidth) ±0.6 dB

Gain variation (over full band) ±3 dB

Image rejection 40 dB min.

3th order intermodulation - ICP3 10 dBm typ.

1 dB compression point (@ output) 0 dBm min.

Cross polarization isolation 22 dB min.

Control signal Ca (V) 10.0 V ~ 14.0 V

Control signal Cb (H) 16.0 V ~ 20.0 V

Control signal Cc (band switching) 22 kHz ±4 kHz

Output VSWR 2.5 : 1

In band spurious level -60 dBm max.

Current consumption 120 mA max. @ 11 VDC ~ 20 VDC

Operating temperature -35 °C ~ +60 °C

Output impedance 75 Ω

Output connector type F-type (female)

Dish F/D ratio 0.6

Weight 218 g

Packaging dimensions (W x D x H) 15.5 cm x 9.1 cm x 7.6 cm

Packaging weight 0.278 kg
